Sweep+系列
SW-4000T-SFP
棱镜式工业RGB彩色线阵扫描相机

SW-4000T-SFP是一款4K棱镜式工业RGB彩色线阵扫描相机,每行4,096像素且行频高达97 kHz。这款相机采用3-CMOS棱镜设计,配备三个单独的图像传感器,可以同时捕获红色、绿色和蓝色光谱波段。此外,它还具备一系列先进功能,可以为卷筒纸或连续成像应用提供最佳的性能和精确度。这款相机采用10千兆以太网网络配置,并具有增强的小型可插式光学接口(SFP+)。

联系JAI工程师 下载棱镜线扫描技术白皮书 下载产品彩页
Product Image Sw 4000 T Sfp Front 45 Degree 410X370Px
Product Image Sw 4000 T Sfp Rear 45 Degree 410X370Px
Product Image Sw 4000 Q Sfp Front 410X370Px
Product Image Sw 4000 Q Sfp Rear 410X370Px
Product Image Sw 4000 T Sfp Direct Side View 410X370Px

兼具R-G-B棱镜式相机的质量和光学SFP+接口与10千兆以太网

SW-4000T-SFP将3-CMOS棱镜技术的颜色精准度与光学SFP+接口及10千兆以太网配置完美融合,可提供行频高达97 kHz的R-G-B输出或行频高达145 kHz的YUV输出。

从任何角度皆可拍出优质图像

利用棱镜技术,可以通过单个光学平面查看红色、绿色和蓝色通道。这种方法消除了倾斜查看问题、空间补偿问题、3D圆柱偏移以及其他可能影响三线相机图像质量的问题。

集SFP+接口、低延迟与强大的数据丢失防护功能于一身

借助SFP+接口和光缆,可通过长达10公里的线缆传输大型数据包,且由于光纤线路可有效避免电磁干扰,其还具备超低延迟(低数据传输延迟)、低噪声和无数据丢失等特点。

功能

  • 3-CMOS棱镜式相机,可通过单一光学路径同时对R/G/B进行成像。

  • 每行4096像素,8位RGB输出行频高达97 kHz。

  • 两种可供用户选择的像素尺寸,可提供更高的响应能力(7.0 x 7.0 μm)或更广的动态范围(7.0 x 10.5 μm)。

  • 内置颜色空间转换,可从RGB转换为HSI、CIE XYZ、sRGB、Adobe RGB和定制RGB格式。

  • 增强的小型可插式光学接口(SFP+)适用于10千兆以太网网络配置。

  • 长达10公里的光缆(OS2型),具有超低延迟(低数据传输延迟)、低噪声和无数据丢失等特点。

  • 低噪声1x2、2x1或2x2合并。

  • 一键式自动白平衡。

  • 平场校正、色彩阴影和色差补正。

  • 输出格式包括8位RGB、10位RGB、YUV422_8和YUV422_8_UYVY。

  • Nikon F接口或M52接口。

  • 可以通过10 GigE接口(PoE+)或12针连接器供电。

规格

系列名

Sweep+系列

型号

SW-4000T-SFP

摄像机类别

线阵扫描

彩色/黑白

彩色

波长

Visible

规格

N/A

规格 横x纵

4096 x 1 px

帧率/线率

97 kHz

ROI

接口

SFP+ over 10 Gigabit Ethernet

感光芯片

3xCMOS RGB

感光芯片名

Custom

感光芯片尺寸

30.72 mm

像素尺寸 横x纵

7.5 x 7.5 µm or 7.5 x 10.5 µm

快门方式

全局快门

感光芯片对角

30.8 毫米

有效感光芯片尺寸 横x纵

30.8 mm

摄像机尺寸 高x宽x长

90 x 90 x 90 mm

重量

830 克

视频信号输出

8/10-bit

镜头接口

F口 或 M52口

耗电

11.50 瓦

动作温度 (自然放热时)

-5°C to +45°C

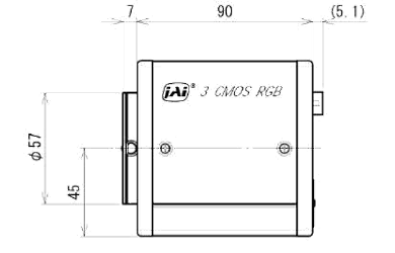

Dimension Image Sw 4000 T 10 Ge Side

Sweep+系列工业相机适合的典型应用:

如果您具有需要通过单独的R-G-B色彩通道实现极其精确的彩色成像的应用,Sweep+系列线阵扫描相机是您的理想选择。

运动成像

赛马、快艇、赛道比赛和其他高精确度照相判定胜负应用中使用的终点线相机。

水果和蔬菜检验

成批检验水果和蔬菜,查看其颜色、成熟度和损坏,以进行精准的分类和分级。

食品和谷物检验

对冷冻食品、米粒、咖啡豆、豌豆、谷类、茶叶和烟草进行颜色和质量检验。

半导体和LCD显示屏

进行晶圆几何形状和表面检验,完成前期缺陷检测。此外,还可以对平板/显示屏进行表面检验,发现划痕和有缺陷的屏幕像素。

回收利用

对玻璃、塑料、瓶罐和聚合物材料等有色材料进行分类,进而去除杂质,以备重复使用。

2D印刷检验

对杂志和药品包装进行颜色检验,还可以进行钱币检验,查看颜色准确性。

3D印刷检验

“展开”圆柱形物体,例如罐、瓶、笔等,进行360度标签检验。

卷筒纸检验应用

对成卷产品进行卷筒纸检验,包括纸张、塑料、纺织品等。此外还可以检验木材、明釉和玻璃。
