Sweep+系列
SW-4000Q-SFP
棱镜式工业RGB彩色线阵扫描相机

SW-4000T-10GE是一款基于4K棱镜的工业RGB彩色线扫描相机,每条线具有4,096像素,并且具备高速10 GigE接口,因此可以实现非常高速的97 kHz扫描速度。这款相机采用3-CMOS棱镜设计,配备三个单独的图像传感器,可以同时捕获红色、绿色和蓝色光谱波段。此外,它还具备一系列先进功能,可以为卷筒纸或连续成像应用提供最佳的性能和精确度。

联系JAI工程师下载棱镜线扫描技术白皮书
Product Image SW 4000 Q SFP front 45 degree 410x370px
Product Image SW 4000 Q SFP rear 45 degree 410x370px
Product Image SW 4000 Q SFP rear 410x370px
Product Image Sw 4000 T 10 Ge Front
Product Image SW 4000 Q SFP Side 410x370px

棱镜质量且具有向后兼容的10 GigE接口

SW-4000T-10GE将棱镜技术的色彩精确度与超快速10 GigE接口相结合,可提供高达97 kHz的真正RGB输出或高达145 kHz的YUV输出。 通过智能自动协商功能,摄像机支持NBASE-T速度(5 GigE / 2.5 GigE)以及传统的1 Gbps GigE Vision输出。

从任何角度皆可拍出优质图像

利用棱镜技术,可以通过单个光学平面查看红色、绿色和蓝色通道。这种方法消除了倾斜查看问题、空间补偿问题、3D圆柱偏移以及其他可能影响三线相机图像质量的问题。

提供一系列独特的先进功能

SW-4000T-10GE是唯一提供可供用户选择的像素尺寸、内置颜色空间转换以及水平和垂直合并的4K彩色线阵扫面相机之一。同时,它还支持直接连接到旋转编码器,设置方便、简单易用。

功能

  • 4-CMOS棱镜式相机,可通过单一光学路径同时对R/G/B/NIR进行成像。

  • 每行4096像素,在8位RGB+NIR通道设定时,最高可输出72 kHz。

  • 两种可供用户选择的像素尺寸,可提供更高的响应能力(7.0 x 7.0 μm)或更广的动态范围(7.0 x 10.5 μm)。

  • Enhanced Small Form-factor Pluggable optical interface (SFP+) running on 10 Gigabit Ethernet network configuration.

  • Up to 10 km long optical cables (OS2 type) with extremely low latency (low data transmission delay), low noise and no data loss.

  • 内置颜色空间转换,可从RGB转换为HSI、CIE XYZ、sRGB、Adobe RGB和定制RGB格式。

  • 低噪声1x2、2x1或2x2合并。

  • 支持直接连接到旋转编码器,避免通过帧捕获器进行连接所造成的不良情况。

  • 一键式自动白平衡。

  • 平场以及色差校正。

  • 输出格式包括8位RGB+NIR,10位RGB+NIR,8位YUV422+8位NIR和8位YUV422+10位NIR。

  • Nikon F接口或M52接口。

规格

系列名

Sweep+系列

型号

SW-4000Q-SFP

摄像机类别

线阵扫描

彩色/黑白

多光谱

波长

4-Bands R-G-B + NIR

规格

N/A

规格 横x纵

4096 x 1

帧率/线率

72 kHz

ROI

接口

SFP+ over 10 Gigabit Ethernet

感光芯片

4xCMOS RGB/NIR

感光芯片名

Custom

感光芯片尺寸

30.72 mm

像素尺寸 横x纵

7.5 x 7.5 µm or 7.5 x 10.5 µm

快门方式

全局快门

感光芯片对角

30.8 毫米

有效感光芯片尺寸 横x纵

30.8 mm

摄像机尺寸 高x宽x长

90 x 90 x 120 mm

重量

980 克

视频信号输出

8/10-bit

镜头接口

F口 或 M52口

耗电

17.4 瓦

动作温度 (自然放热时)

-5°C to +45°C

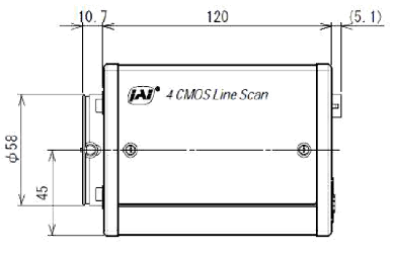

Dimension Image SW 4000 8000 Q SFP F Side

Sweep+系列工业相机适合的典型应用:

如果您具有需要通过单独的R-G-B色彩通道实现极其精确的彩色成像的应用,Sweep+系列线阵扫描相机是您的理想选择。

水果和蔬菜检验

成批检验水果和蔬菜,查看其颜色、成熟度和损坏,以进行精准的分类和分级。

食品和谷物检验

对冷冻食品、米粒、咖啡豆、豌豆、谷类、茶叶和烟草进行颜色和质量检验。

半导体和LCD显示屏

进行晶圆几何形状和表面检验,完成前期缺陷检测。此外,还可以对平板/显示屏进行表面检验,发现划痕和有缺陷的屏幕像素。

回收利用

对玻璃、塑料、瓶罐和聚合物材料等有色材料进行分类,进而去除杂质,以备重复使用。

2D印刷检验

对杂志和药品包装进行颜色检验,还可以进行钱币检验,查看颜色准确性。

3D印刷检验

“展开”圆柱形物体,例如罐、瓶、笔等,进行360度标签检验。

卷筒纸检验应用

对成卷产品进行卷筒纸检验,包括纸张、塑料、纺织品等。此外还可以检验木材、明釉和玻璃。

电子产品

检验凹凸不平的PCB板,包括需要色彩和NIR检验才能发现的痕迹、焊料、组件位置/对齐、短路和其他项目。
