极速光学立体视觉

MSTVision 开发的光度立体线扫描相机解决方案，通过采用 JAI Sweep SW-16000M-CXP4A 线扫描相机和基于 FPGA 的计算技术，实现了前所未有的运行速度。

挑战

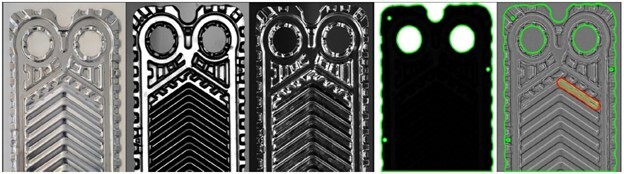

光度立体方法利用在不同光照方向下拍摄的同一物体或场景的多张图像。在单张图像中，表面起伏会产生特征性的亮度变化。对捕获图像进行计算密集型处理，可生成包含额外信息内容的图像数据。特别是，平面度（表面方向）和纹理属性（反射率）可以分别进行分析。这使得即使是划痕、凹痕或压花错误等细微缺陷也能以高对比度呈现——这些缺陷在传统图像中往往难以察觉。

当被检对象在图像采集过程中静止不动时，最容易实现不同图像捕获的精确同步。因此，传统光学立体系统往往要么速度受限，要么设计极为复杂，例如需要使用多台相机或外部计算单元。这使得将其集成到高速生产流程中变得相当困难。正因如此，市场亟需紧凑且可扩展的解决方案，能够利用一台或多台线扫描相机以高速实现光度立体测量，并提供实时结果——同时不牺牲精度和稳定性。

若要高效地利用线扫描相机以高速应用此方法，必须在单次相对运动中捕获不同照明方向的图像。对于光度立体系统而言，即使照明通道之间存在微小的时序偏差也至关重要，并会直接影响计算出的表面信息质量。同时，系统必须能够实时处理极高的数据速率，保持低成本运行，并能灵活适应不同的应用场景。这要求相机控制、照明控制以及基于FPGA的图像处理之间实现紧密集成。

视觉系统描述

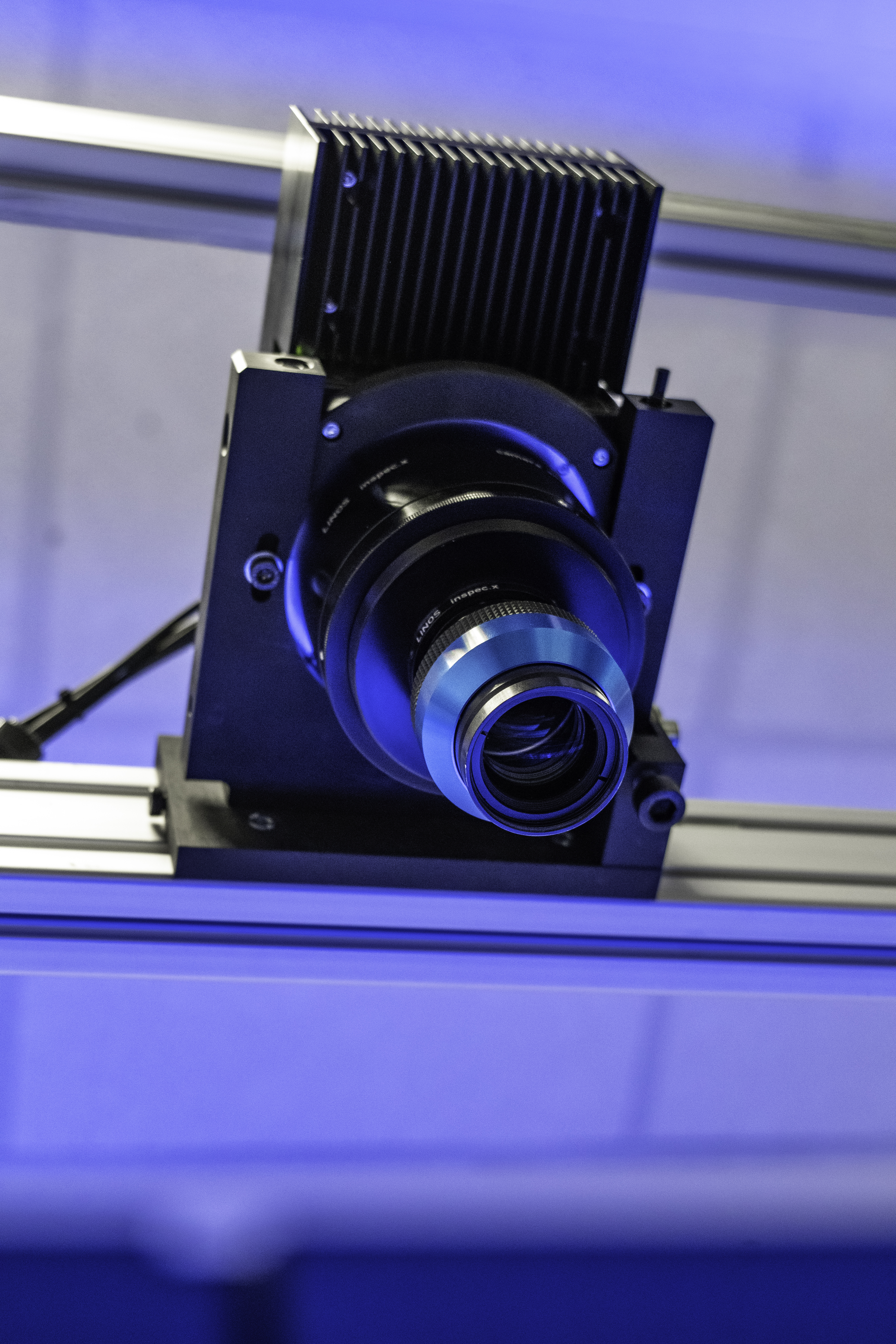

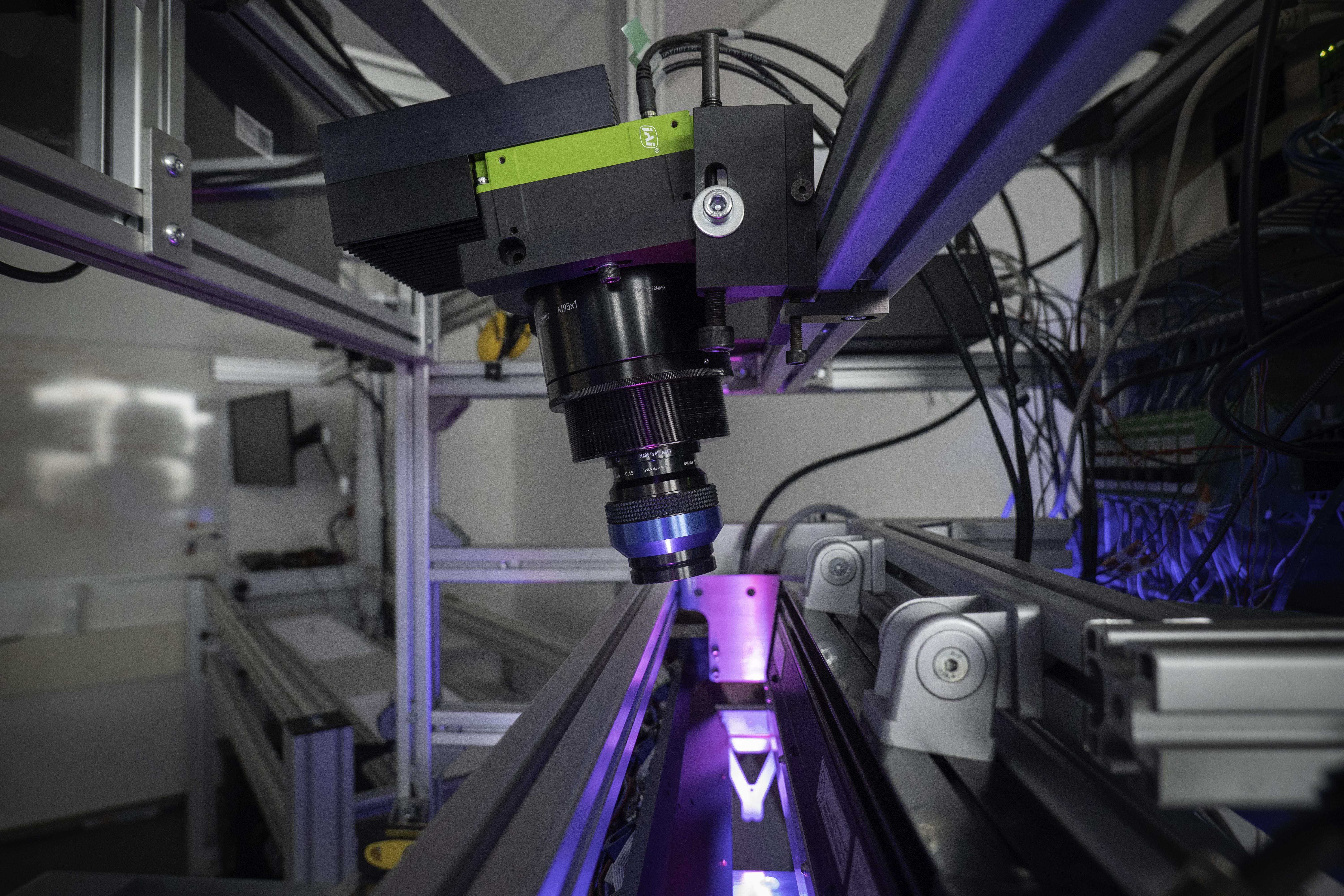

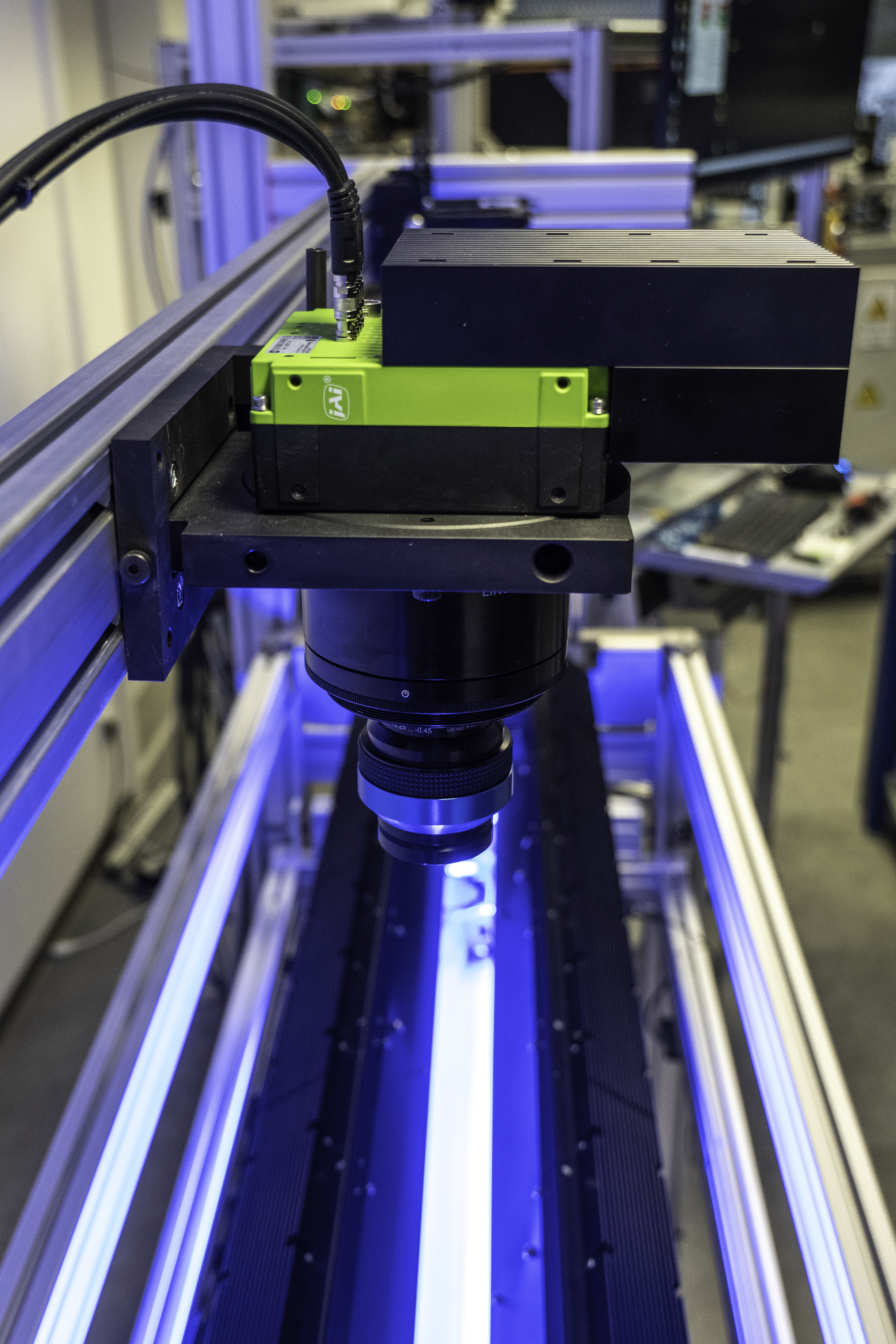

德国系统集成商 MSTVision 开发了一套光度立体线扫描相机解决方案，通过分时频闪用技术解决了这一难题。该方案采用其自主研发的 MultiChannel 技术，结合 MultiChannel 采集、基于 FPGA 的光度立体处理以及 JAI 的高速相机 Sweep SW-16000M-CXP4A，实现了在以往无法企及的工艺速度下对物料流进行连续检测。

为满足对速度和光强的高要求，该公司专门针对光度立体视觉开发了自有的高性能线光源。这款名为“光度立体线光源 MST-PSL”的线光源模块集成了 LED 驱动器，并具备四个定向通道，光线通过这些通道以预设的倾斜角度发射。该照明方案基于一个集成照明单元，具有四个照明方向。根据具体应用需求，MST-PSL可灵活搭配标准照明类型以外的其他方案，例如背光或前光照明。

解决方案

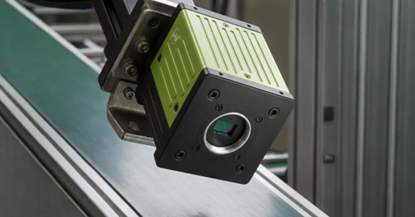

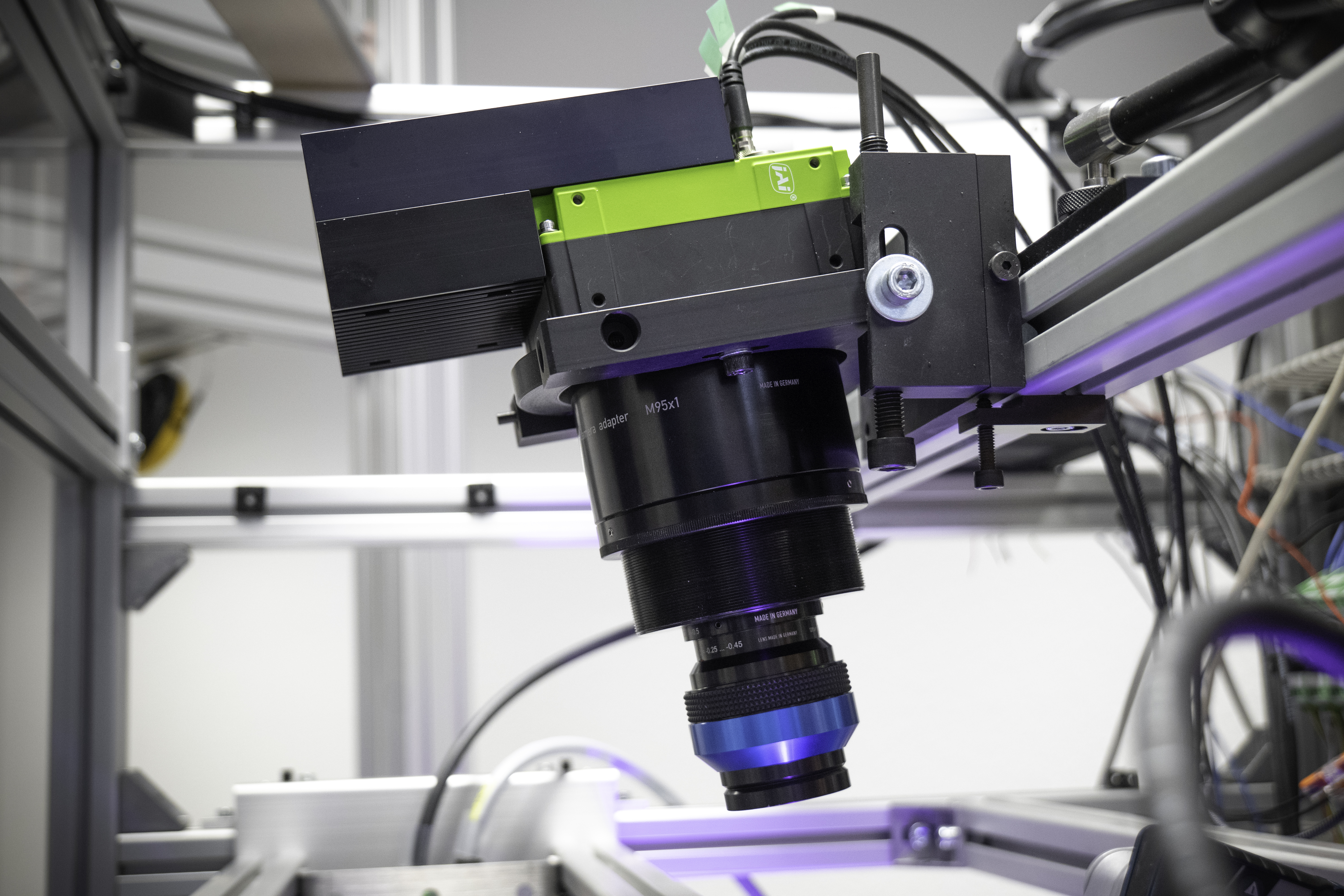

MSTVision光度立体视觉解决方案的核心在于采用了JAI Sweep SW-16000M-CXP4A线扫描相机。其高线扫描速率和数据传输速度使系统能够在高速应用中充分发挥潜力。JAI相机凭借其卓越的传感器质量、工业级可靠性以及对高速线扫描相机系统的出色支持，给MSTVision留下了深刻印象。对于MSTVision的光度立体视觉解决方案而言，其稳定的时序特性以及与基于FPGA的处理管道的出色集成能力尤为关键。JAI Sweep SW-16000M-CXP4A 线扫描相机恰好提供了同步多通道照明系统和光度立体法所需的性能与控制能力。

MSTVision 系统选择这款相机的另一个关键因素是其在 16k 分辨率下高达 277 kHz 的极高线速。据 MSTVision 介绍，这使得数据传输速率可达 4.5 GB/s，将他们的光度立体系统推向了此前几乎无法企及的速度区间。支持选用 JAI Sweep SW-16000M-CXP4A 的其他理由还包括其出色的信噪比、稳定的时域特性，以及 CoaXPress 接口——该接口可实现具有最大吞吐量的可靠实时处理。基于JAI Sweep SW-16000M-CXP4A线扫描相机的MSTVision光度立体解决方案，能够实时输出原始图像及计算得出的光度立体结果。

该系统原则上是为高速在线检测应用而开发的，此类应用需要获取连续移动物体的详细表面信息。典型的应用领域包括金属带材、薄膜、纸张或类似产品的卷材质量检测。该系统特别适用于在极高的线速度下仍需可靠检测最细微的表面结构、缺陷或形状偏差的应用。与传统的线扫描相机系统或2D图像处理相比，用户使用MSTVision的系统可以更精确地分析表面形状和纹理。

奥利弗·格雷夫（Oliver Gräff）表示：“JAI 与 MSTVision 此次合作的结果，是一款专为光度立体线扫描解决方案打造的紧凑型、高度可扩展系统。该系统不仅能够处理极高的数据速率，还能即时提供细节丰富、可直接应用的结果。”

关于JAI相机

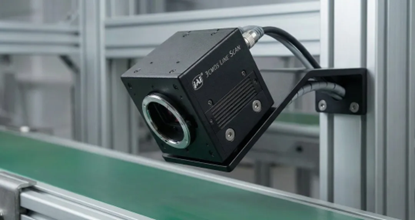

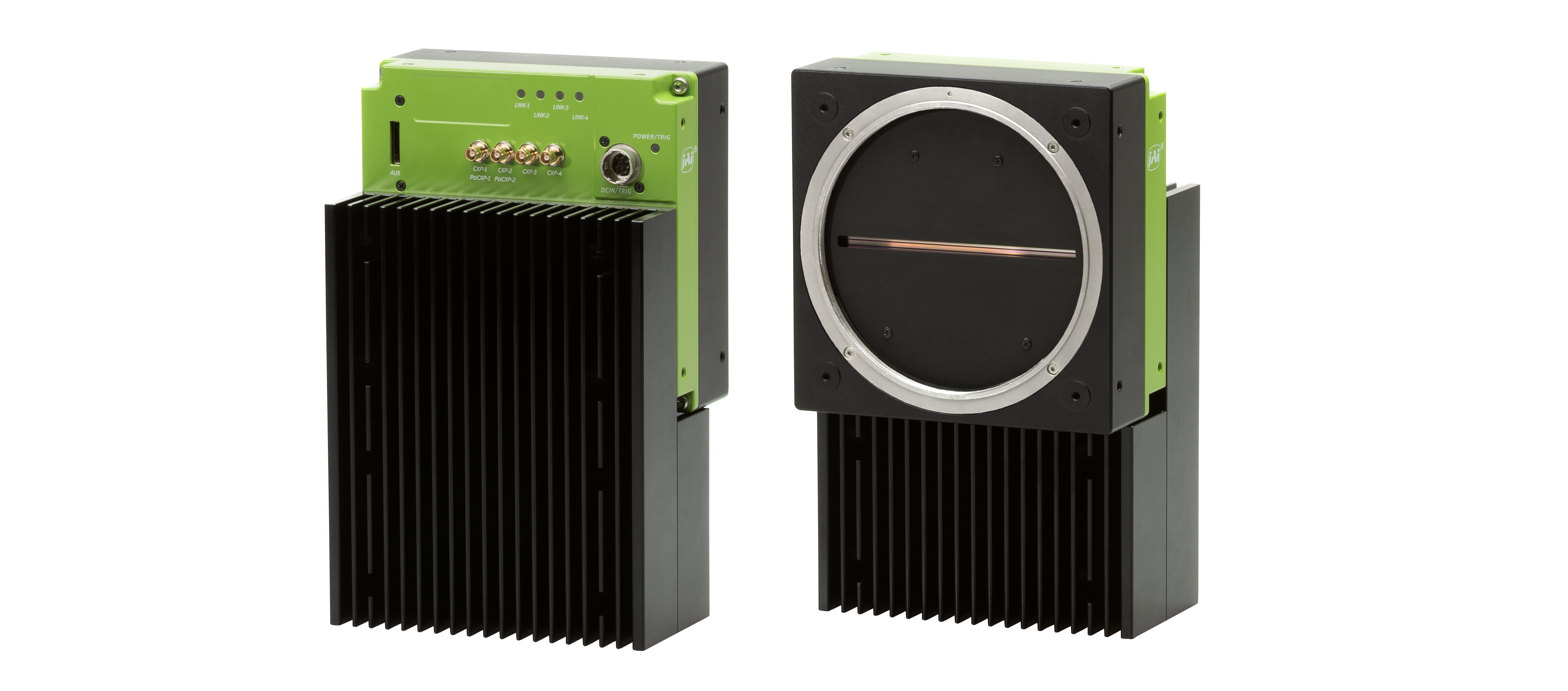

单色线扫描相机JAI Sweep SW-16000M-CXP4A是此任务的理想选择，原因如下。首先，这款相机拥有出色的扫描速率，在 16K 线扫描分辨率下可达 277 kHz，并配备 1 x 16,384 单色像素，其性能足以满足广泛的应用需求，确保即使在最高速度下，物体的特征依然清晰可见。此外，配备 CXP-12 的 CoaXPress 2.0 标准接口可实现高速数据传输，因此即使在高速应用中，图像采集和数据流也能支持开发出可靠的系统。Sweep SW-16000M-CXP4A 还具备众多其他特性，包括 5 μm 像素带来的高灵敏度、多功能的 GPIO 和触发选项（可灵活与照明、旋转编码器及其他机械外围设备同步），以及出色的抗冲击（80G）和抗振动（10G）能力，使其成为广泛应用于各行各业的强大图像基础。

点击此处了解更多关于 JAI Sweep SW-16000M-CXP4A 线扫描相机的信息！

关于 MSTVision

MSTVision 成立于 2016 年，现已发展成为高端机器视觉领域的专业合作伙伴。这家总部位于德国金斯海姆-古斯塔夫斯堡的公司不仅提供从可行性研究、光学设计到基于 CPU、GPU 和 FPGA 系统开发等全方位的开发服务，还提供自主研发的高集成度技术和图像采集模块。公司特别专注于光度立体视觉领域以及高性能多通道系统的创新解决方案。此外，MSTVision还在机器视觉项目的各个阶段为客户提供深入的市场调研和实用的技术培训支持。

点击此处了解更多关于MSTVision的信息！
