JAI | Go 시리즈 GO-5100MP-USB IMX250MZR 머신 비전 에어리어 스캔 카메라

Go Series
GO-5100MP-USB
Polarized (IMX250MZR) machine vision area scan cameras

GO-5100MP-USB 모델은 Sony의 IMX250MZR 편광 CMOS 센서를 기반으로 제작된 컴팩트한 산업용 편광 에어리어 스캔 카메라입니다. 본 모델은 5.1MP 해상도, 74fps의 프레임 속도, 혁신적인 4방향 편광 와이어 그리드 설계를 통해 산업용 머신 비전, 교통 이미징 및 감시와 같은 다양한 분야의 새로운 이미징 가능성을 발견합니다.

JAI제품 전문가에게 문의하세요 데이터시트 다운로드
Product Image Go 5100 M Usb Front
Product Image Go 5100 M Usb Back

편광 기능이 탑재된 이미지 센서

각 이미지 픽셀에는 4가지(0°, 45°, 90°, 135°) 개별 편광 나노 와이어 그리드 중 하나가 센서를 따라 규칙적인 패턴으로 배열되어 있습니다. 따라서 서로 다른 4개의 픽셀로 구성된 각 블록을 계산 블록으로 사용하여 장면의 광 각도와 강도를 결정할 수 있습니다.

고급 카메라 내장 프로세싱 기능

카메라 내장 프로세싱 알고리즘을 통해 확산광이 제거된 상태의 편광 각도, 광 비율, 모습을 계산합니다. 추가 기능을 통해 편광되지 않은 확산광을 표시하고 각 픽셀에 대한 평균광을 표시하며 흑백 또는 회색 이미지에 의사(pseudo) 컬러 오버레이를 표시합니다.

USB3 Vision 인터페이스

GO-5100MP-USB 모델에는 USB3 Vision 인터페이스가 탑재되어 있어 초당 최대 74 프레임의 속도로 풀 5.1 메가픽셀 해상도(8bit 출력)를 제공합니다. 10bit 및 12bit 출력 역시 지원됩니다.

특징

  • Sony IMX250MZR CMOS 편광 센서가 탑재된 5.1 메가픽셀 카메라.

  • 각 4픽셀 블록마다 4가지의 편광 나노 와이어 그리드(0°, 45°, 90°, 135°) 적용.

  • 각 편광 각도에서 raw 5.1 메가픽셀 모자이크 이미지 또는 데시메이트 이미지 출력.

  • 확산광이 제거된 상태의 편광 각도, 비율 및 모습을 계산하기 위한 내장 기능.

  • 추가 가능을 통한 편광되지 않은 확산광 표시 및 각 픽셀에 대한 평균 표시.

  • 더 쉬운 분석을 위해 흑백 및 회색 이미지에 의사(pseudo) 컬러 오버레이를 제공하는 고급 알고리즘.

  • 8/10/12 bit 흑백 출력.

  • 컴팩트한 크기 및 스마트한 설계.

  • USB3 Vision 인터페이스를 통한 플러그 앤 플레이 편의성 제공.

  • 유연한 윈도잉(Windowing) 및 소형 광학 장치 사용을 위한 싱글 및 멀티 ROI 모드.

  • 80G 충격, 10G 진동 산업 등급 성능 및 MTBF 등급 17.5만 시간 이상.

사양

제품

Go 시리즈

모델

GO-5100MP-USB

타입

Area Scan

컬러 / 모노

Mono Polarized

라이트 스펙트럼

Visible

해상도

5.1 MP

해상도 WxH

2464 x 2056 px

프레임 속도 / 라인 속도

74 fps

ROI

인터페이스

USB3 Vision (PoUSB)

센서

1xCMOS - Polarized

센서명

IMX250MZR

광학 포맷

2/3 inch

셀 사이즈 WxH

3.45 x 3.45 µm

셔터 타입

Global shutter

센서 대각선

11.1 mm

엑티브 센서 크기 WxH

8.5 x 7.1 mm

카메라 크기 HxWxL

29 x 29 x 41.5 mm

무게

46 g

비디오 아웃

8/10/12-bit *

렌즈 마운트

C-mount

소비전력

4.35 Watt

사용온도(대기온도)

-5°C to +45°C

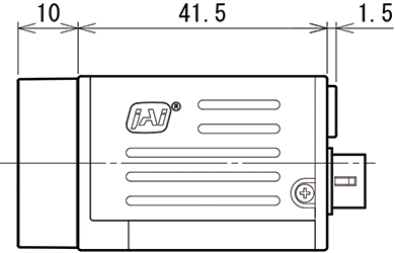

Demension Image Go 5100 M Usb Side

* 12비트 출력에서 사용할 수 없는 일부 비디오 처리 기능

다음은 Go 시리즈 산업용 편광 카메라를 활용하기에 특히 적합한 몇 가지 애플리케이션입니다.

Go 시리즈 편광 카메라는 다양한 머신 비전, 교통 및 감시 애플리케이션을 위한 이상적인 산업용 에어리어 스캔 카메라입니다.

유리 및 플라스틱의 재료 응력 및 변형률.

유리 및 플라스틱 제조 중 내부 재료 응력 "동결(frozen-in)"이 발생하는 경우 문제가 될 수 있습니다. GO-5100MP-USB 편광 카메라를 통해 병, 안경, 유리창 등의 검사 시스템을 지원할 수 있습니다.

유리 및 플라스틱 제품의 표면 스크래치.

편광 분석을 사용하면 가공된 유리의 긁힘, 찍힘, 이물질을 더 쉽게 감지할 수 있습니다. GO-5100MP-USB 카메라를 통해 유리창, 병, 안경, 렌즈 검사 시스템을 지원할 수 있습니다.

제약 검사

GO-5100MP-USB 모델은 표면이 반짝이는 블리스터 패키지, 바이알, 앰플 및 기타 제약 품목에서 손상된/불완전한 포장 또는 이물질을 식별하는 비전 검사 시스템에 활용될 수 있습니다.

교통 단속

GO-5100MP-USB 모델은 자동차 내부를 더 잘 볼 수 있도록 앞유리의 원치 않는 비침과 반사를 제거하여 안면 인식 기능을 개선할 수 있으며 안전벨트 또는 휴대 전화 사용 위반 시 더 명확한 증거를 제공할 수 있습니다.

식품 및 음료 검사

식품 및 음료 산업의 경우 완성된 식품 패키지 또는 음료병 내부의 이물질에 매우 민감합니다. GO-5100MP-USB 모델의 편광 이미징을 통해 식품 검사 시스템의 이물질 감지 품질을 개선할 수 있습니다.

감시

실외 감시 이미징 시 발생하는 문제로는 변화하는 조명 조건, 반사, 비침 등이 있습니다. 편광 에어리어 스캔 카메라를 통해 원치 않는 반사를 제거하여 감시 애플리케이션의 이미지 분석 및 물체 감지를 개선할 수 있습니다.

재료 과학 및 제조

GO-5100MP-USB 모델과 같은 편광 카메라를 사용하는 검사 시스템을 통해 섬유 복합재와 같은 건축 자재의 기하학적 방향(orientation)을 감지할 수 있습니다. 이는 신소재 연구나 제조 공정의 품질 검사 시 유용할 수 있습니다.

자동차 페인트 스프레이 검사

자동차 및 가구 산업의 경우 편광 이미징을 통해 스프레이 페인트로 도색된 표면의 품질을 검사하여 원치 않는 긁힘, 먼지 얼룩 또는 고르지 않은 페인트 레이어를 찾아낼 수 있습니다.
