Fusion Series
FS-1600T-10GE-NNM

JAI's FS-1600T-10GE-NNM is a 3-CMOS multispectral prism camera providing simultaneous images of three different spectral bands in a single camera - a visible monochrome channel from 400-670 nm, a near infrared (NIR) channel from 700-800 nm, and a second NIR channel from 820-1000 nm. This makes it possible to simultaneously detect or inspect visible elements, as well as analyze materials or defects using their spectral characteristics within a single NIR band or when combined across both NIR bands. A backwards-compatible 10 GigE interface provides exceptional speed and networking flexibility.

JAI제품 전문가에게 문의하세요
Product Image FS 1600 D T 10 GE front 45 degree 410x370px
Product Image FS 1600 D T 10 GE Rear 45 degree 410x370px
Product Image FS 1600 D T 10 GE side view 410x370px
Product Image FS 1600 D T 10 GE front view 410x370px

3채널 멀티 스펙트럼 동시 이미징

흑백 채널 및 2가지 개별 NIR 채널이 탑재된 FS-1600T-10GE-NNM 모델은 멀티 스펙트럼 시스템 설계자가 가시광선/NIR 스펙트럼의 서로 다른 파장대를 사용하여 일부 생물학적 물질, 식품, 화학 물질 및 기타 재료의 서로 다른 특성을 확인할 수 있도록 지원합니다.

싱글 셋업으로 여러 가지 검사 스테이션 대체 가능

JAI의 프리즘 기술은 완벽한 3채널 정렬을 보장하여 싱글 셋업으로 여러 가지 검사 스테이션을 교체할 수 있어 사용 용이성 및 보다 낮은 장치 및 유지보수 비용을 제공합니다.

채널별 노출시간 조정 가능

채널별로 노출을 제어할 수 있어 이득을 변경하지 않고도 각 채널의 노출을 조정하여 항상 일정한 신호 대 노이즈 비율을 유지할 수 있습니다.

Features

  • 1개 가시광선 흑백 채널 및 2가지 개별 근적외선 대역을 동시에 캡처하는 프리즘 기반 3-CMOS 멀티 스펙트럼 에어리어 스캔 카메라.

  • 하위 호환이 가능한 10GBASE-T(10GigE) 인터페이스는 NBASE-T(5GigE 및 2.5GigE) 및 표준 1Gbps 1000BASE-T GigE Vision과 같은 연결된 장비의 속도에 맞춰 자동 협상이 가능합니다.

  • 이득, 노출 및 ROI 설정을 즉시 변경하기 위한 시퀀서 기능.

  • 멀티 카메라 애플리케이션의 동기화를 위한 IEEE 1588 정밀 시간 프로토콜 지원.

  • 트리플 스트림 출력을 통해 싱글 케이블에서 흑백 및 NIR 이미지 동시 출력 가능.

  • 각 채널에 대한 주요 카메라 매개변수의 개별 또는 통합 제어 지원.

  • 싱글 및 멀티 ROI 모드.

  • 이전 CCD 모델보다 훨씬 더 향상된 NIR 감도.

Specifications

제품

Fusion 시리즈

모델

FS-1600T-10GE-NNM

타입

Area Scan

컬러 / 모노

Mono

라이트 스펙트럼

해상도

1.6 MP

해상도 WxH

1440 x 1080

프레임 속도 / 라인 속도

213 fps

ROI

인터페이스

10 Gbps GigE Vision

센서

3xCMOS (Visible/NIR/NIR)

센서명

IMX273

광학 포맷

1/2.9 inch

셀 사이즈 WxH

3.45 x 3.45 µm

셔터 타입

Global shutter

센서 대각선

6.3 mm

엑티브 센서 크기 WxH

5.0 x 3.8 mm

카메라 크기 HxWxL

62 x 62 x 86.5 mm

무게

270 g

비디오 아웃

8/10/12-bit *

렌즈 마운트

C-mount

소비전력

11.6 Watt

사용온도(대기온도)

-5°C to +45°C

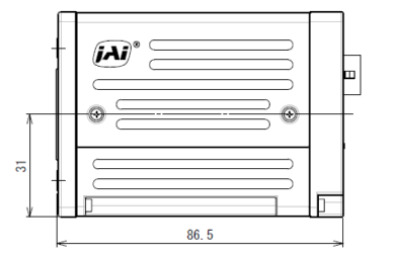

Dimension Image FS 3200 D 1600 D Side

* 12비트 출력에서 사용할 수 없는 일부 비디오 처리 기능

Here are a few applications where Fusion Series industrial cameras are especially suitable.

The Fusion Series cameras are the perfect starting point for a wide range of machine vision applications.

견과류, 아몬드 및 올리브 검사

RGB 채널을 사용하여 견과류 및 아몬드의 크기, 모양, 손상을 검사할 수 있으며 NIR 채널을 사용하여 이물질(올리브 씨 포함)을 더 명확하게 검사할 수 있습니다.

전자장치 검사

트레이스, 납땜, 부품 배치/정렬, 단락 및 가시광선 및 NIR 검사가 중요한 기타 항목 등의 PCB 기판 검사.

LCD 디스플레이

화면 픽셀의 긁힘 및 결함을 감지하는 평면 패널/디스플레이 표면 검사.

인공 지능을 활용한 농업

최근 몇 년 동안 정밀 농업 또는 지능형 농업은 기하급수적으로 성장했습니다. 지능형 농업에서 잡초나 야생 식물을 제거하는 것이 점점 더 중요해지고 있습니다.

과일 및 채소 검사

과일 및 채소 검사의 손상, 껍질 속 부패 징후 확인 및 이물질(예: 돌, 금속 조각 등) 감지.
