JAI | SW-8000Q-10GE 프리즘 기반 산업용 RGB/NIR 라인 스캔 카메라

Sweep+ 시리즈
SW-8000Q-10GE
프리즘 기반 산업용 RGB 컬러 + NIR 라인 스캔 카메라

SW-8000Q-10GE 모델은 적색, 녹색, 청색 및 근적외선을 동시에 캡처하기 위한 4개의 개별 센서가 탑재된 4-CMOS 프리즘 기반 산업용 RGB/NIR 컬러 라인 스캔 카메라입니다. 뛰어난 RGB 색상 데이터를 제공하는 동시에 NIR 이미지를 사용하여 검사 시 더 다양한 결함을 식별할 수 있습니다. 본 카메라는 고속 10 GigE 인터페이스를 통해 라인당 8,192 픽셀 및 36kHz의 빠른 라인 속도를 제공합니다. 웹 기반 또는 연속 컬러/NIR 이미징 애플리케이션에 최고의 성능과 정밀도를 제공하는 고급 기능 세트가 포함되어 있습니다.

JAI제품 전문가에게 문의하세요 Download the Prism Line Scan Technology Whitepaper 데이터시트 다운로드
Product Image SW 8000 Q 10 GE Front 410x370px
Product Image SW 8000 Q 10 GE Back 410x370px
Product Image SW 8000 Q SFP front 410x370px
Sw 4000 Q 10 Ge Back 410X370Px

하위 호환 가능한 10 GigE 인터페이스를 통해 프리즘 품질 제공

SW-8000Q-10GE 모델은 프리즘 기술의 색상 정확도와 초고속 10 GigE 인터페이스를 결합하여 최대 36kHz로 RGB + NIR 출력을 제공합니다. 지능형 자동 협상을 통해 NBASE-T 속도(5 GigE/2.5 GigE) 및 기존 1 Gbps GigE Vision 출력을 지원할 수 있도록 조정됩니다.

모든 각도에서 최고의 R-G-B-NIR 이미지 제공

프리즘 기술을 사용하면 싱글 광학 평면을 통한 적색, 녹색, 청색 및 NIR 채널의 뷰(view)가 가능합니다. 이를 통해 3라인 카메라의 이미지 품질에 영향을 줄 수 있는 오프앵글 뷰, 공간 보정, 3D 원통형 오프셋 및 기타 문제들을 제거할 수 있습니다.

고급 고유 기능 세트

SW-8000Q-10GE 모델은 사용자가 선택할 수 있는 픽셀 사이즈, 카메라 내장 색 공간 변환, 수평 및 수직 비닝 기능을 모두 제공하는 8K 컬러/NIR 라인 스캔 카메라입니다. 본 모델은 간단한 셋업 및 작동을 위해 로터리 인코더 직접 연결을 지원합니다.

특징

  • 싱글 광경로를 통해 R/G/B + NIR을 동시에 이미징하는 4-CMOS 프리즘 기반 카메라.

  • 라인당 8192 픽셀 및 최대 36kHz로 8 bit RGB + NIR 출력 지원.

  • 3.75 μm x 5.78 μm 픽셀 사이즈.

  • NBASE-T 및 1000BASE-T 데이터 속도에 대한 하위 호환이 가능한 첨단 10 GBASE-T(10Gbps) 인터페이스.

  • RGB에서 HSI, CIE XYZ, sRGB, Adobe RGB 및 맞춤 RGB 형식으로의 내장 색 공간 변환.

  • 1x2, 2x1 또는 2x2 저노이즈 비닝 옵션.

  • 프레임 그래버를 통한 연결이 힘든 경우 로터리 인코더에 직접 연결 가능.

  • One-push 자동 화이트 밸런싱.

  • 플랫 필드 및 색상 음영 보정 및 색수차 보정.

  • 8 bit RGB 또는 10 bit RGB, 8 bit YUV, 및 8/10 bit NIR 등의 출력 형식 지원.

  • Nikon F-마운트 또는 M52 마운트.

  • 우수한 충격 및 진동 등급

사양

제품

Sweep+ 시리즈

모델

SW-8000Q-10GE

타입

Line Scan

컬러 / 모노

Multispectral

라이트 스펙트럼

4-Bands R-G-B + NIR

해상도

N/A

해상도 WxH

8192 x 1 px

프레임 속도 / 라인 속도

36 kHz

ROI

인터페이스

10 Gbps GigE Vision

센서

4xCMOS RGB/NIR

센서명

Custom

광학 포맷

30.72 mm

셀 사이즈 WxH

3.75 x 5.78 µm

셔터 타입

Global shutter

센서 대각선

30.8 mm

엑티브 센서 크기 WxH

30.8 mm

카메라 크기 HxWxL

90 x 90 x 120 mm

무게

980 g

비디오 아웃

8/10-bit

렌즈 마운트

F-mount or M52-mount

소비전력

19.3 Watt

사용온도(대기온도)

-5°C to +45°C

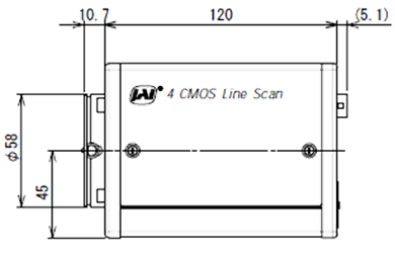

Dimension Image SW 4000 8000 Q 10 GE F Side

Sweep+ 시리즈 산업용 카메라를 활용하기에 특히 적합한 애플리케이션

Sweep+ 시리즈 라인 스캔 카메라는 개별 R-G-B 색상 채널을 통한 매우 정확한 컬러 이미징이 요구되는 애플리케이션을 위한 이상적인 선택입니다.

과일 및 채소 검사

과일 및 채소를 정확히 분류하고 등급을 매기기 위한 크기, 색상, 익은 정도, 손상 검사.

식품 및 곡물 검사

냉동식품, 쌀알, 커피콩, 완두콩, 시리얼, 차 및 담배의 컬러 및 품질 검사.

반도체 및 LCD 디스플레이

조기 결함 감지를 위한 웨이퍼 구조 및 표면 검사. 화면 픽셀의 긁힘 및 결함을 감지하는 평면 패널/디스플레이 표면 검사.

재활용

오염 물질 제거 및 재사용을 위한 유리, 플라스틱, 캔 및 고분자 재료와 같은 유색 재료 분류.

2D 인쇄 검사

잡지 및 의약품 포장 컬러 검사 및 통화 컬러 정확성 검사.

3D 인쇄 검사

캔, 병, 펜 등과 같은 원통형 품목의 360도 라벨 검사를 위한 "언래핑(unwrapping)".

웹 애플리케이션

종이, 플라스틱, 직물과 같은 롤 기반 제품의 웹 검사. 목재, 타일 유약 및 유리 검사.

전자 장치

트레이스, 납땜, 부품 배치/정렬, 단락 및 색상 및 NIR 검사가 중요한 기타 항목 등의 스터핑된 PCB 기판 검사.
