JAI | JAI 프리즘 기반 산업용 RGB 컬러 라인 스캔 카메라

Sweep+ 시리즈
SW-2001T-CL

SW-2001T-CL 모델은 적색, 녹색 및 청색광을 동시에 캡처하기 위한 3개의 개별 이미지 센서가 탑재된 고성능 프리즘 기반 산업용 RGB 컬러 라인 스캔 카메라입니다. 첨단 프리즘 기술을 통해 웹 기반 또는 연속 이미징 애플리케이션에 최고의 성능과 정밀도를 제공합니다.

JAI제품 전문가에게 문의하세요 Download the Prism Line Scan Technology Whitepaper
Product Image Sw 2001 T Cl Front
Product Image Sw 2001 T Cl Back

고속 라인 스캔 이미징

SW-2001T-CL 카메라는 초당 19,048 라인의 속도로 3 x 2048 픽셀 해상도를 출력하는 동시에 58dB의 신호 대 노이즈 비율로 이미지 품질을 유지할 수 있습니다.

우수한 RGB 색 재현성

JAI 멀티 센서 컬러 라인 스캔 카메라의 프리즘 코팅은 RGB 광 스펙트럼을 각 개별 센서로 효율적으로 필터링하여 색상 "혼선(crosstalk)"을 최소화하는 가파른 스펙트럼 곡선으로 우수한 색 정밀도를 제공합니다.

후광 효과 없는 라인 스캔 이미지

프리즘 기술을 사용하면 싱글 광학 평면을 통한 적색, 녹색, 청색 채널의 뷰(view)가 가능합니다. 이를 통해 3라인 카메라 기술의 오프앵글 뷰, 공간 보정 및 기타 문제들을 제거할 수 있습니다.

특징

  • 3-CCD 프리즘 기반 카메라

  • R/G/B 동시 이미징

  • 1개 광경로 사용

  • 3 라인 x 2048 픽셀

  • 14.0 μm 정사각형 픽셀

  • 초당 최대 19,048 라인 속도 지원

  • 3 x 8 bit 또는 3 x 10 bit 출력

  • One-push 자동 화이트 밸런싱

  • 플랫 필드 보정

  • 색 음영 보정

  • 픽셀 비닝

  • 윈도윙(Windowing) 및 서브 샘플링 모드

  • M52 마운트 (표준)

  • Nikon F-마운트 옵션

사양

제품

Sweep+ 시리즈

모델

SW-2001T-CL

타입

Line Scan

컬러 / 모노

Color

라이트 스펙트럼

Visible

해상도

N/A

해상도 WxH

2048 x 1 px

프레임 속도 / 라인 속도

19 kHz

ROI

N/A

인터페이스

Camera Link

센서

3xCCD RGB

센서명

N/A

광학 포맷

28.7 mm

셀 사이즈 WxH

14.0 x 14.0 µm

셔터 타입

Global shutter

센서 대각선

28.7 mm

엑티브 센서 크기 WxH

28.7 mm

카메라 크기 HxWxL

90 x 90 x 90 mm

무게

830 g

비디오 아웃

8/10-bit

렌즈 마운트

F-mount or M52-mount

소비전력

12 Watt

사용온도(대기온도)

-5°C to +45°C

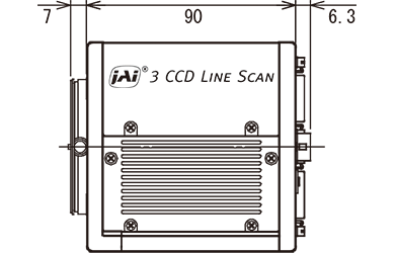

Demension Image Sw 2001 T Cl Side

Sweep+ 시리즈 산업용 카메라를 활용하기에 특히 적합한 애플리케이션

Sweep+ 시리즈 라인 스캔 카메라는 개별 R-G-B 컬러 채널을 통한 매우 정확한 컬러 이미징이 요구되는 애플리케이션을 위한 이상적인 선택입니다.

과일 및 채소 검사

과일 및 채소를 정확히 분류하고 등급을 매기기 위한 크기, 색상, 익은 정도, 손상 검사.

식품 검사

냉동식품, 쌀알, 커피콩, 완두콩, 시리얼, 차 및 담배의 컬러 및 품질 검사.

반도체 및 LCD 디스플레이

조기 결함 감지를 위한 웨이퍼 구조 및 표면 검사. 화면 픽셀의 긁힘 및 결함을 감지하는 평면 패널/디스플레이 표면 검사.

전자 장치

트레이스, 납땜, 부품 배치/정렬, 단락 및 색상 검사가 중요한 기타 항목 등의 스터핑된 PCB 기판 검사.

2D 인쇄 검사

잡지 및 의약품 포장 컬러 검사 및 통화 컬러 정확성 검사.

3D 인쇄 검사

캔, 병, 펜 등과 같은 원통형 품목의 360도 라벨 검사를 위한 "언래핑(unwrapping)".

웹 애플리케이션

종이, 플라스틱, 직물과 같은 롤 기반 제품의 웹 검사. 목재, 타일 유약 및 유리판 검사.

스포츠 이미징

경마, 스피드 보트, 육상 경기 및 기타 고정밀 결승선 사진 판정 애플리케이션에 사용되는 결승선 카메라.
