Apex 시리즈
AP-1600T-PMCL

Apex AP-1600T-PMCL 모델은 초당 126 프레임의 속도로 3 x 1.6 메가픽셀을 제공하는 3-CMOS 프리즘 기반 산업용 R-G-B 에어리어 스캔 카메라입니다. 기존 Bayer 컬러 카메라보다 더 뛰어난 색 재현성 및 공간 해상도를 제공하며 머신 비전, 생명 과학 및 현미경 애플리케이션에서 컬러가 중요한 이미징 및 검사 작업을 위해 설계되었습니다.

JAI제품 전문가에게 문의하세요Download the Prism Technology Whitepaper
Product Image Ap 1600 T Pmcl Front
Product Image Ap 1600 T Pmcl Front View
Product Image Ap 1600 T Pmcl Back
Product Image Ap 1600 T Pmcl Back View

정확도 높은 컬러 이미지 데이터

특수 프리즘 기반 이미징 기술을 통해 입사광을 적색, 녹색, 청색 파장으로 분리하여 정밀하게 정렬된 3개의 CMOS 센서로 캡처합니다. 그 결과 Bayer 모자이크 기술을 사용하는 기존 컬러 카메라보다 더 뛰어난 색 정확도와 공간 정밀도를 제공합니다.

빠른 프레임 속도와 높은 해상도의 조합

The AP-1600T-PMCL 모델은 3개 Sony Pregius IMX273 센서를 기반으로 제작되었습니다. Mini Camera Link 인터페이스가 탑재된 본 머신 비전 카메라는 풀 해상도에서 초당 126 프레임의 속도로 최대 3 x 1.6 메가픽셀을 출력할 수 있습니다.

유연한 색 공간 변환

AP-1600T-PMCL 모델은 RGB에서 HSI, RGB에서 CIE-XYZ로의 색 공간 변환과 같은 온보드 색 공간 변환에 뛰어난 유연성을 제공합니다. (sRGB 및 Adobe RGB 색 공간도 지원됩니다.)

특징

  • 3-CMOS 프리즘 기반 RGB 카메라.

  • 3 x IMX273 Sony Pregius 센서.

  • 트루 raw 이미지 데이터 (적, 녹, 청).

  • MiniCamera Link 인터페이스.

  • R-G-B 채널의 각 채널마다 아날로그 이득 및 노출 설정 가능.

  • 유연한 색 공간 변환.

  • 싱글 및 멀티 관심 에어리어(ROI).

  • 자동 레벨 제어.

  • ROI를 통한 음영 보정.

  • 색 온도 사전 설정.

  • 컬러 향상 도구.

  • 픽셀 비닝 (2x1, 1x2 및 2x2).

  • 각 이미지의 청크 데이터 제공.

  • 견고하고 컴팩트한 설계(충격 50G/진동 3G).

  • Kompatibel mit den Softwarepaketen Image-Pro zur Integration in digitale Mikroskopieanwendungen.

사양

제품

Apex 시리즈

모델

AP-1600T-PMCL

타입

Area Scan

컬러 / 모노

Color

라이트 스펙트럼

Visible

해상도

1.6 MP

해상도 WxH

1456 x 1088 px

프레임 속도 / 라인 속도

126 fps

ROI

인터페이스

Mini Camera Link (PoCL)

센서

3xCMOS RGB

센서명

IMX273

광학 포맷

1/2.9 inch

셀 사이즈 WxH

3.45 x 3.45 µm

셔터 타입

Global shutter

센서 대각선

6.3 mm

엑티브 센서 크기 WxH

5.0 x 3.8 mm

카메라 크기 HxWxL

44 x 44 x 74 mm

무게

170 g

비디오 아웃

8/10/12-bit *

렌즈 마운트

C-mount

소비전력

6 Watt

사용온도(대기온도)

-5°C to +45°C

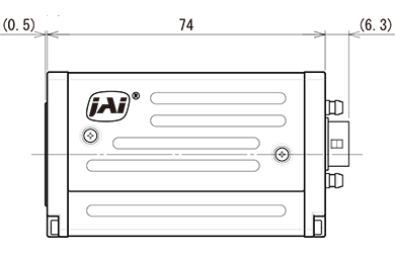

Demension Image Ap 1600 T Pmcl Side

* 12비트 출력에서 사용할 수 없는 일부 비디오 처리 기능

Apex 시리즈 산업용 카메라를 활용하기에 특히 적합한 애플리케이션

Apex 시리즈 카메라는 정확도 높은 색상 데이터와 뛰어난 공간 정밀도가 요구되는 이미징 애플리케이션을 위한 최고의 선택입니다.

안과 이미징

망막, 시신경 원반 및 미세 혈관과 같은 안구 내 특징을 관찰하는 안과 검사.

현미경/세포 이미징/병리학

현미경 또는 조직 스캐너를 통한 인간 조직 슬라이스, 세포 및 체액 샘플의 이미징.

의료/의약품 품질 관리

앰플, 캡슐, 다층 알약 및 기타 의료 제품의 색상 품질 관리.

내시경/외과 이미징

인체 및 장기 내부 이미징. 현미경 또는 천장에 장착된 카메라를 통한 외과 이미징.

PCB 및 웨이퍼 검사

인쇄 회로 기판, 칩, 전자 부품 및 웨이퍼의 육안 검사.

평면 패널 검사

특정 색 공간에 대한 색차 및 휘도 값 보정 및 픽셀 결함 감지.

인쇄 검사

화폐, 의약품 패키지 및 기타 인쇄물의 고급 인쇄 검사.

자동차 검사

대시보드 컬러 LED의 페인트 검사 및 검증.
